Descrizione

Obiettivi e finalità didattiche

• Obiettivi Didattici:

  • Comprendere i processi fisici e chimici per il trattamento delle acque reflue e potabili.
  • Sperimentare tecniche di filtrazione a sabbia, a membrana e cicli di depurazione.
  • Monitorare e controllare parametri fondamentali come pressione, flusso e qualità dell’acqua.
  • Utilizzare software avanzati per il monitoraggio e la gestione dei processi idrici.

• Finalità Didattiche:

  • Formare tecnici qualificati per il settore della gestione idrica e ambientale.
  • Promuovere un approccio sostenibile al trattamento delle risorse idriche.
  • Preparare gli studenti all’uso di tecnologie moderne per la gestione e il trattamento delle acque.

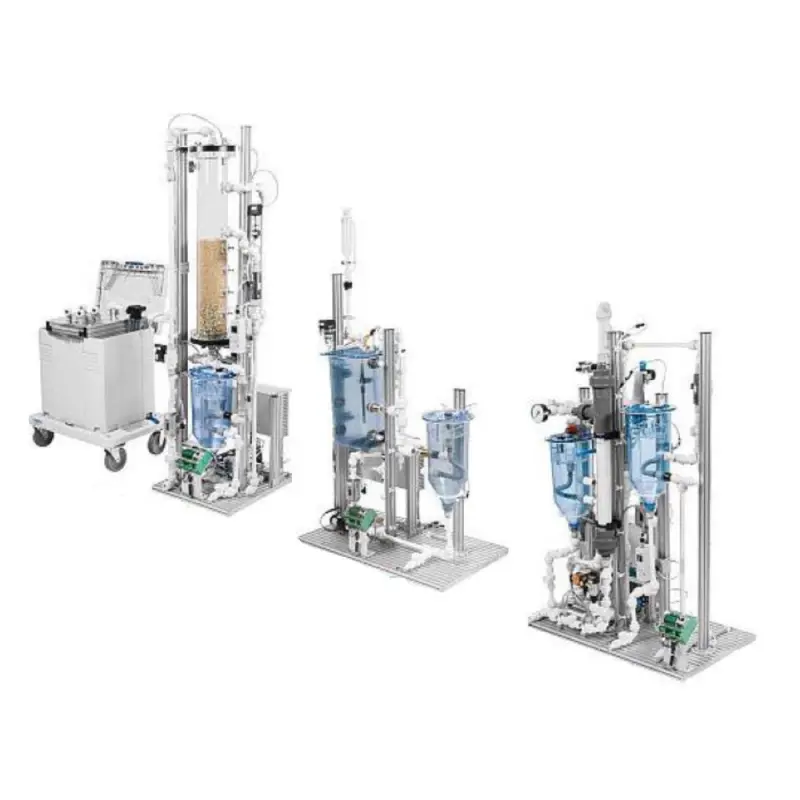

Descrizione approfondita del sistema

Il laboratorio è dotato di un sistema avanzato di macchine elettriche e strumenti di misura, tra cui:

STAZIONE DI TRATTAMENTO DELLE ACQUE REFLUE:

• Componenti principali:
• • Vasca di aerazione
  • Vasca di sedimentazione
  • Pompa centrifuga
  • Elettrovalvole
  • Sensore di flusso magnetico-induttivo
  • Sistema di ventilazione e quadro elettrico di collegamento.
• Funzionalità:
• • Simulazione del trattamento dei fanghi
  • Monitoraggio del flusso e del rapporto di ritorno dei fanghi.
• Caratteristiche tecniche:
• • Alimentazione elettrica: 24 V DC.
  • 5 ingressi digitali, 5 uscite digitali, 4 ingressi analogici, 2 uscite analogiche.

STAZIONE DI FILTRAGGIO A SABBIA:

• Componenti principali:
• • Serbatoio da 3L
  • Unità di filtraggio a sabbia
  • Valvole proporzionali
  • Sensore di pressione
  • Sistema di controllo FluidLab®-EDS®
• Funzionalità:
• • Separazione di solidi tramite strati di sabbia
  • Rilevamento degli inquinanti e avvio del processo di controlavaggio.
• Caratteristiche tecniche:
• • Pressione pneumatica: 4-6 bar
  • 6 ingressi digitali, 8 uscite digitali, 4 ingressi analogici

STAZIONE DI FILTRAGGIO A MEMBRANA:

• Componenti principali:
• • Unità di filtraggio a membrana
  • Valvole proporzionali
  • Sensori di pressione e flusso
  • Sistema di controllo FluidLab®-EDS®
• Funzionalità:
• • Trattamento avanzato tramite filtrazione a membrana, con possibilità di variare pressione e flusso.
• Caratteristiche tecniche:
• • Pressione pneumatica: 4-6 bar
  • 8 ingressi digitali, 8 uscite digitali, 4 ingressi analogici, 2 uscite analogiche

SORGENTE IDRICA (SIMULATORE DI ACQUA FREATICA):

• Componenti principali:
• • Contenitore stagno Systainer con sistema di chiusura T-LOC, 30 l
  • Adattatore per i raccordi delle tubazioni
  • Pompa ad immersione
  • Prefiltro
  • Interruttore a galleggiante
  • Setaccio per l'acqua
• Funzionalità:
• • Necessaria per l’alimentazione e lo scarico di tutte le unità che compongono il sistema
• Caratteristiche tecniche:
• • Base con ruote

Esempi di esercitazioni pratiche

Le attività laboratoriali prevedono diverse esercitazioni, tra cui:

• Trattamento delle Acque Reflue:

  • Simulazione del trattamento dei fanghi e del rapporto di ritorno nei processi di depurazione
  • Monitoraggio dei parametri di sedimentazione e flusso

• Filtrazione a Sabbia e a Membrana:

  • Configurazione e monitoraggio dei processi di filtrazione
  • Analisi dell’efficienza del filtraggio per separare solidi e inquinanti

• Controllo e Automazione:

  • Utilizzo del software FluidLab®-EDS® per il controllo dei processi.
  • Configurazione e monitoraggio delle valvole proporzionali e dei sensori integrati

• Analisi dei Parametri Idrici:

  • Rilevamento dei parametri chiave, come pressione, flusso e qualità dell’acqua trattata
  • Simulazione di diversi scenari operativi per testare l’efficacia delle soluzioni adottate.
