Descrizione

Obiettivi e finalità didattiche

• Obiettivi Didattici:

  • Approfondire la conoscenza delle tecnologie per la distribuzione idrica.
  • Sviluppare competenze pratiche nell'analisi e gestione delle reti idriche.
  • Stimolare un approccio critico alla risoluzione di problemi operativi nel settore idrico.

• Finalità Didattiche:

  • Preparare gli studenti a ricoprire ruoli tecnici e gestionali in ambito idrico.
  • Promuovere la comprensione delle dinamiche operative e dei parametri di sicurezza nelle reti di distribuzione.
  • Sensibilizzare sull'importanza della sostenibilità nella gestione delle risorse idriche.

Descrizione approfondita del sistema

Il laboratorio è dotato di un sistema avanzato di macchine elettriche e strumenti di misura, tra cui:

Simulatore di Acqua Freatica

• Caratteristiche principali:
  • Contenitore stagno da 30 litri con sistema di chiusura T-LOC.
  • Pompa ad immersione con prefiltro e interruttore a galleggiante.
  • Setaccio per la simulazione del flusso idrico.
  • Base mobile con ruote per facilitare lo spostamento.
• Funzionalità:
  • Simula un sistema di approvvigionamento idrico sotterraneo.
  • Permette di monitorare il flusso e il funzionamento della pompa.

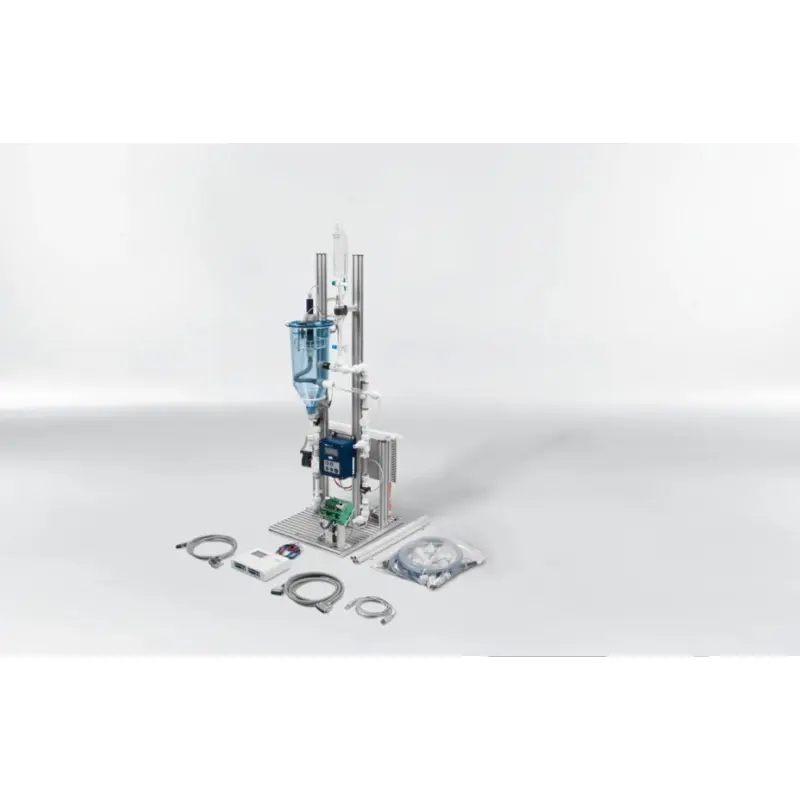

Stazione di Distribuzione dell’Acqua

• Caratteristiche principali:
  • Serbatoio sopraelevato per simulare una torre d'acqua.
  • Pompa centrifuga controllata in modalità aperta o chiusa.
  • Sensori avanzati:
  • Sensore di prossimità capacitivo.
  • Sensore di flusso della girante.
  • Sensore a ultrasuoni per misurazioni precise.
  • Valvole a sfera e elettrovalvole per il controllo del flusso.
  • Sistema di gestione FluidLab®-EDS® per monitoraggio e configurazione dei parametri.
• Dati tecnici:
  • Alimentazione elettrica: 24 V DC.
  • Pressione pneumatica: 4-6 bar.
  • Capacità d'acqua: 10-15 litri.
  • Ingressi e uscite digitali e analogiche per analisi dettagliate.

Carrello Mobile per il Sistema di Apprendimento

• Caratteristiche principali:
  • Struttura in lamiera d’acciaio con piano di lavoro integrato.
  • Progettato per un utilizzo ergonomico del sistema di apprendimento.
• Funzionalità:
  • Facilita il posizionamento e l'uso della strumentazione del laboratorio.

Esempi di esercitazioni pratiche

Le attività laboratoriali prevedono diverse esercitazioni, tra cui:

• Simulazione di Approvvigionamento Idrico Sotterraneo:
• • Configurazione e avvio della pompa sommersa.
  • Analisi del flusso idrico e verifica dei parametri operativi tramite i sensori.
• Stoccaggio e Distribuzione dell'Acqua:
• • Riempimento del serbatoio sopraelevato tramite pompa centrifuga.
  • Monitoraggio e regolazione del flusso con il sistema FluidLab®-EDS®.
• Gestione delle Pressioni nella Rete Idrica:
• • Utilizzo delle valvole a sfera e delle elettrovalvole per simulare condizioni operative reali.
  • Misurazione delle variazioni di pressione con sensori pneumatici e ultrasuoni.
• Analisi dell'Efficienza della Rete:
• • Simulazione di perdite e interventi di manutenzione.
  • Valutazione dell’impatto delle regolazioni sulle prestazioni della rete.
• Sostenibilità nella Gestione Idrica:
• • Simulazione di processi di clorazione dell'acqua.
  • Studio delle modalità di risparmio energetico e idrico.
