Descrizione

Obiettivi e finalità didattiche

• Obiettivi Didattici:

  • Fornire conoscenze tecniche sui processi di trasporto e trattamento delle acque reflue.
  • Sviluppare competenze pratiche nell’uso di strumenti per la gestione e il monitoraggio delle acque.
  • Favorire la comprensione dei sistemi di controllo automatizzati utilizzati nelle reti idriche e negli impianti di smaltimento.

• Finalità Didattiche:

  • Preparare gli studenti ad affrontare le sfide legate alla gestione delle risorse idriche.
  • Promuovere l’uso sostenibile delle risorse attraverso la comprensione dei processi di smaltimento delle acque reflue.
  • Sensibilizzare sull’importanza della qualità e del controllo nei sistemi idrici urbani e industriali.

Descrizione approfondita del sistema

Il laboratorio è dotato di un sistema avanzato di macchine elettriche e strumenti di misura, tra cui:

Simulatore di Acqua Freatica

• Caratteristiche principali:
  • Contenitore stagno da 30 litri con sistema di chiusura T-LOC.
  • Pompa ad immersione con prefiltro e interruttore a galleggiante.
  • Setaccio per la simulazione del flusso idrico.
  • Base mobile con ruote per facilitare lo spostamento.
• Funzionalità:
  • Simula un sistema di approvvigionamento idrico sotterraneo.
  • Permette di monitorare il flusso e il funzionamento della pompa.

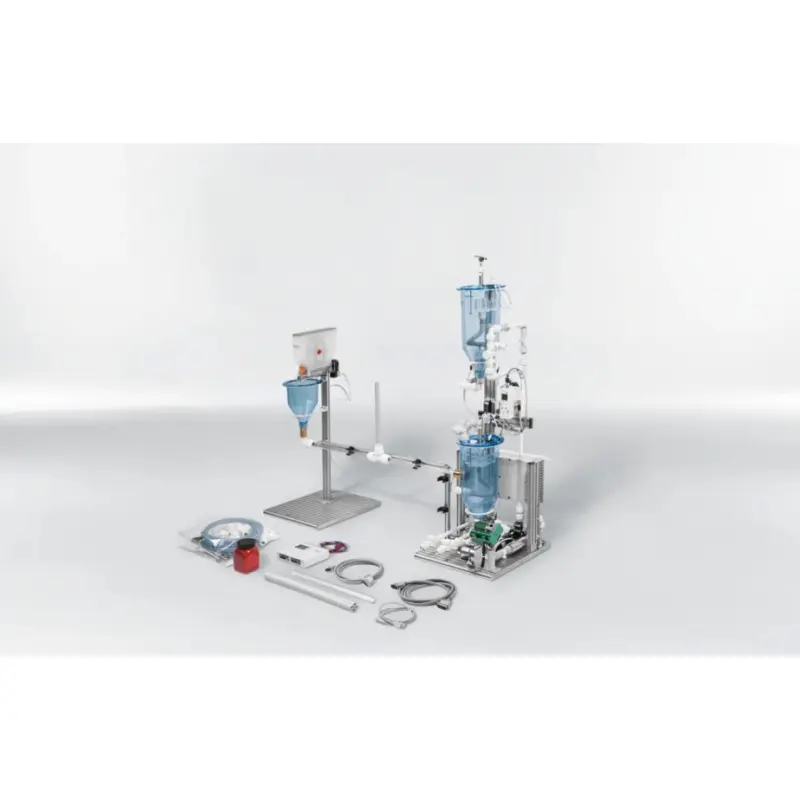

Stazione di Trasporto dell’Acqua

• Caratteristiche principali:
  • Quattro sotto-aree per la simulazione:
  • Dispositivo di alimentazione per la gestione dei carichi sporchi.
  • Sezione del tubo di scarico con diramazione.
  • Serbatoio con bordo di trabocco per la sedimentazione e il controllo delle piogge.
  • Vasca di sedimentazione primaria con rimozione automatizzata dei fanghi.
  • Sensori avanzati:
  • Sensori di prossimità, flusso magnetico-induttivo e ultrasuoni.
  • Componenti di controllo:
  • Valvole proporzionali per fluidi e regolazione della pressione.
  • Slitte pneumatiche e vite di misurazione per il dosaggio dei solidi.
• Dati tecnici:
  • Pressione pneumatica: 4-6 bar.
  • Capacità idrica: 10-15 litri.
  • Alimentazione elettrica: 24 V DC.
  • Configurazione digitale e analogica per monitoraggi avanzati.

Carrello Mobile per il Sistema di Apprendimento

• Caratteristiche principali:
  • Struttura in lamiera d’acciaio con piano di lavoro integrato.
  • Progettato per un utilizzo ergonomico del sistema di apprendimento.
• Funzionalità:
  • Facilita il posizionamento e l'uso della strumentazione del laboratorio.

Esempi di esercitazioni pratiche

Le attività laboratoriali prevedono diverse esercitazioni, tra cui:

• Simulazione del Trasporto di Acque Reflue:
• • Configurazione del sistema di trasporto utilizzando pompe e valvole proporzionali.
  • Monitoraggio dei parametri idraulici tramite sensori magnetici e a ultrasuoni.
• Gestione delle Sedimentazioni:
• • Studio dei processi di sedimentazione primaria e secondaria.
  • Simulazione della rimozione automatizzata dei fanghi tramite raccordi pneumatici.
• Analisi dei Flussi di Scarico:
• • Valutazione delle diramazioni dei tubi di scarico.
  • Simulazione delle variazioni di pressione e portata nei condotti.
• Ottimizzazione dei Processi di Trasporto:
• • Regolazione delle valvole proporzionali per migliorare l’efficienza del sistema.
  • Analisi del consumo energetico tramite wattmetro.
• Sostenibilità nel Trattamento delle Acque Reflue:
• • Simulazione della gestione delle acque meteoriche e dei carichi sporchi.
  • Valutazione degli impatti ambientali e dei benefici delle tecnologie di controllo.
